国产成人精品无码片区,中文字幕被公侵犯的漂亮人妻,男女啪啦猛视频免费,大地资源中文在线观看

      EVA是一款常用的熱塑性彈性體材料，目前廣泛用于鞋材行業(yè)，如：EVA一次鞋底、EVA二次中底、EVA拖鞋等，主要配方由EVA樹脂+填料+架橋劑+氧化鋅+發(fā)泡劑+功能助劑（抗氧劑、耐磨劑等）組成，填料是鞋材體系中不可或缺的組成部分。

      EVA鞋材中，常用的無機填料為滑石粉、碳酸鈣、硫酸鋇等，而其中以滑石粉用量最大?；蹖τ贓VA鞋材的性能影響也大不相同，主要受滑石粉目數(shù)、二氧化硅含量影響。

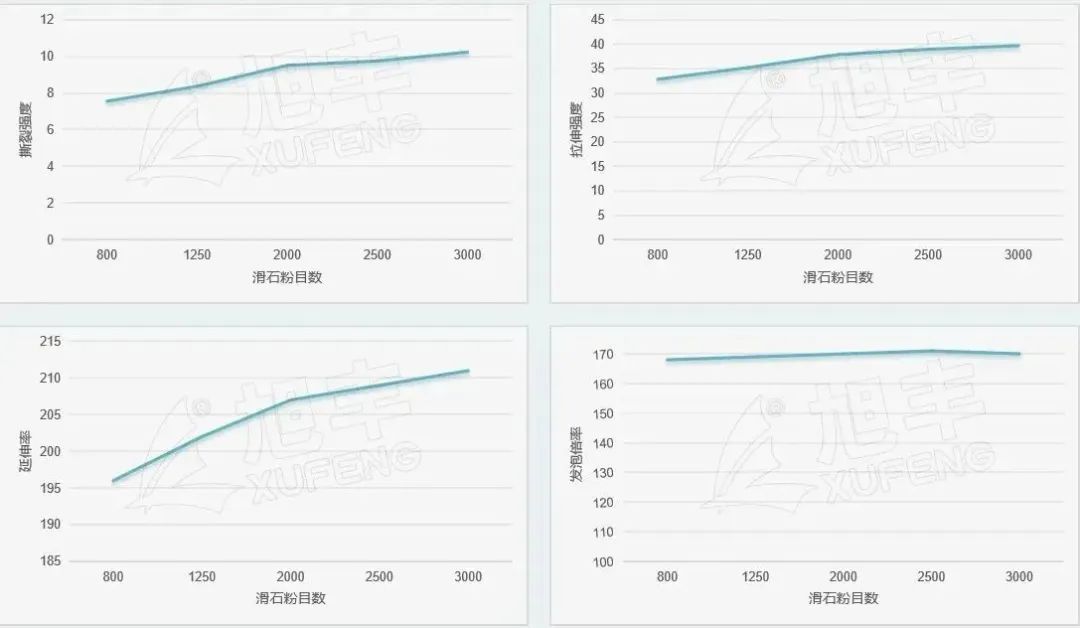

圖1.滑石粉不同目數(shù)對EVA鞋材的性能影響

      隨著滑石粉目數(shù)的提升，可有效的提高EVA成品的拉伸強度、撕裂強度以及延伸率，隨著滑石粉目數(shù)的提高，成品的力學(xué)性能也隨之提高，在800目-2000目區(qū)間，隨著滑石粉目數(shù)的增大，對于EVA成品的拉伸強度及撕裂強度提升趨勢較大，在2000目以后，提升幅度減緩。而不同目數(shù)的滑石粉對于EVA鞋材的發(fā)泡倍率沒有影響。

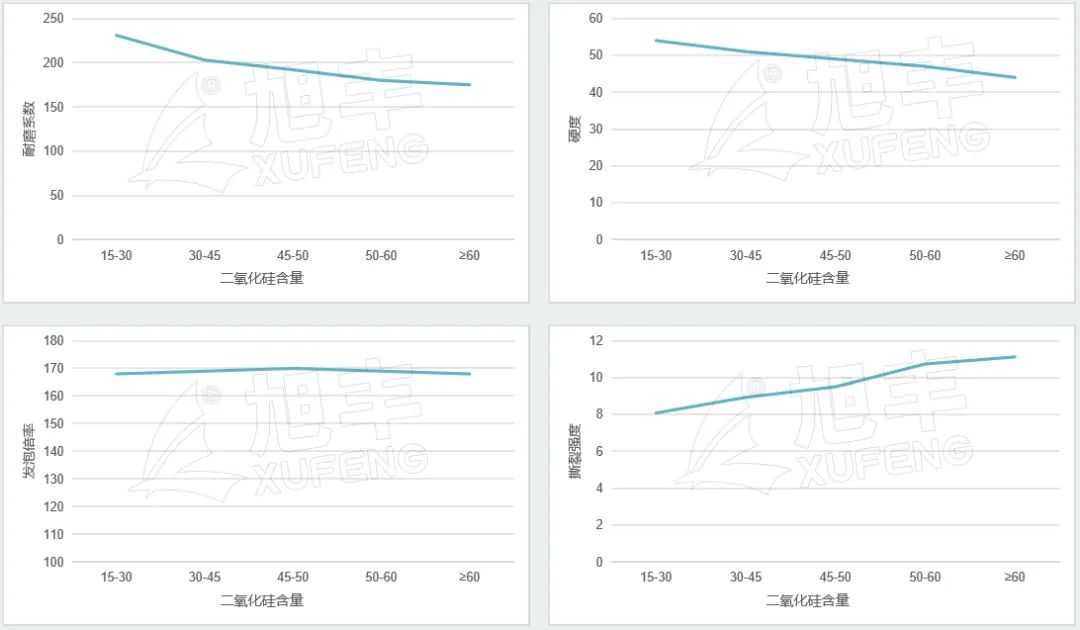

圖2.不同二氧化硅含量對EVA材料性能影響

      由于滑石粉具有較好的片狀結(jié)構(gòu)，因此其填充后，EVA鞋材具有較好的耐磨性和撕裂強度，而二氧化硅含量越高的滑石粉，其耐磨性和撕裂強度便越高（耐磨系數(shù)越低，耐磨性越好）；二氧化硅含量對于EVA鞋材的整體發(fā)泡倍率沒有明顯的差異，且硅含量較高的滑石粉整體填充后硬度較低，提供較好的彈性。

·結(jié)論·

      1、滑石粉的種類對于EVA鞋材的發(fā)泡倍率沒有影響，因此更換滑石粉時不用調(diào)整配方體系中發(fā)泡劑的用量；

      2、二氧化硅含量較高的滑石粉，具有較好的耐磨性，適用于鞋底、拖鞋等制品；

      3、滑石粉的粒徑影響其強度，但2000目后，提升幅度較小，且較難分散，因此綜合成本及分散性考慮，選擇1250-2000目滑石粉最佳。
